【ITパスポート】ER図とは？エンティティ・リレーション・カーディナリティをわかりやすく解説

2026年3月9日

データベースを設計するとき、どのデータをどのテーブルに入れて、どのテーブルとどのテーブルを結びつけるのかを事前に整理する必要があります。そのために使われる設計図がER図です。

「ER図って何の図？どうやって読むの？」と疑問に感じている方も多いでしょう。この記事では、ER図の3つの構成要素と、エンティティ間の関係性を示すカーディナリティの読み方を具体例を使ってわかりやすく解説します。試験合格に向けて、一緒にマスターしましょう！

ER図とは？データベースの設計図

ER図（Entity-Relationship Diagram）とは、データベースのデータ構造とデータ同士の関係性を視覚的に表した設計図のことです。Entity（エンティティ：実体）とRelationship（リレーション：関係）の頭文字を取ってER図と呼びます。

データベースを構築する前にER図を描くことで、テーブルの設計ミスや漏れを事前に防ぎ、チームメンバー間での認識合わせにも活用できます。

ER図の3つの構成要素

ER図は主に3つの要素で構成されます。

要素	記号	意味
エンティティ	四角形	データのまとまり（テーブルに対応）
リレーション	線（矢印）	エンティティ間の関係性
アトリビュート	楕円形または列名	エンティティの属性（列に対応）

エンティティ（Entity）

エンティティとは、データベースで管理するデータのまとまりです。四角形で表現され、データベースのテーブルに相当します。

具体的な例としては、顧客・商品・注文・社員・部署などが挙げられます。実際に存在するものだけでなく、注文や取引といった概念的なものもエンティティになります。

リレーション（Relationship）

リレーションとは、エンティティとエンティティの間の関係を示すものです。線で結んで表現し、動詞で関係を説明します。例えば「顧客が注文をする」であれば、顧客と注文のエンティティを線で結びます。

アトリビュート（Attribute）

アトリビュートとは、エンティティが持つ属性（特徴）のことです。データベースのテーブルでいう列（カラム）に相当します。顧客エンティティなら「顧客ID」「氏名」「住所」などがアトリビュートです。

カーディナリティ（多重度）の読み方が最重要！

ER図の中で試験に最もよく出るのがカーディナリティ（多重度）です。カーディナリティとは、エンティティ間で何対何の関係があるかを示すものです。

カーディナリティには主に3種類あります。

カーディナリティ	表記	意味
1対1	1─────1	一方の1件が他方の1件に対応する
1対多	1─────N	一方の1件が他方の複数件に対応する
多対多	N─────N	双方の複数件が互いに対応する

具体例で理解するカーディナリティ

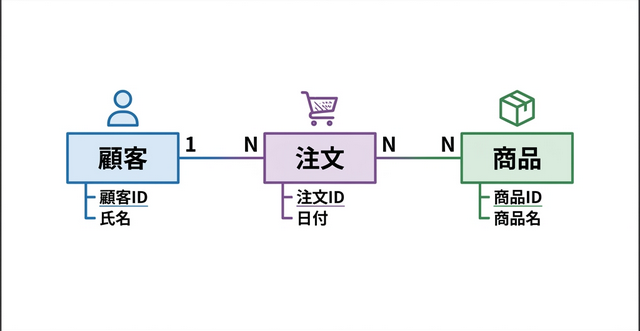

1対多の例：顧客と注文

1人の顧客は何度も注文できますが、1つの注文は必ず1人の顧客に紐付きます。つまり顧客（1）対注文（多）という関係です。

多対多の例：注文と商品

1件の注文に複数の商品が含まれることがあり（ショッピングカートのイメージ）、逆に1つの商品も複数の注文に含まれることがあります。これが注文（多）対商品（多）の多対多の関係です。

1対1の例：社員と社員証

1人の社員には1枚の社員証が発行され、1枚の社員証は必ず1人の社員に対応します。これが社員（1）対社員証（1）の関係です。

多対多は中間テーブルで解消する

多対多の関係はそのままデータベースに実装できないため、中間テーブルを介して2つの1対多の関係に変換します。

注文と商品の多対多の場合は「注文明細テーブル」（注文ID＋商品ID）を中間テーブルとして用意することで解消できます。これも試験で問われることがあります。

ER図とデータベース設計の流れ

ER図はデータベース設計の初期段階で作成します。一般的な流れは次の通りです。

業務分析を行い、管理すべきデータ（エンティティ）を洗い出す
エンティティ同士の関係（リレーション）を明確にする
それぞれのエンティティの属性（アトリビュート）を決める
カーディナリティを決定してER図を完成させる
ER図をもとにデータベースのテーブルを設計する

ER図があることで、複雑なデータ構造を誰でも視覚的に把握できるようになります。

ITパスポート試験でのER図出題傾向と対策

ER図はテクノロジ系のデータベース分野で出題されます。

試験でおさえるべきキーワード

ER図：データの構造とデータ間の関係を図示したデータベース設計図。
エンティティ：データのまとまり。四角形で表現。データベースのテーブルに対応。
リレーション：エンティティ間の関係性を示す線。
アトリビュート：エンティティが持つ属性。テーブルの列に対応。
カーディナリティ（多重度）：エンティティ間の数的関係（1対1・1対多・多対多）。
多対多の解消：中間テーブルを設けて2つの1対多の関係に変換する。

過去問に挑戦！

【問題】
ER図において、1人の顧客が複数の注文を持てるが、1つの注文は必ず1人の顧客に属するという関係はどのカーディナリティで表されるか。

ア．1対1
イ．1対多
ウ．多対1
エ．多対多

【正解】：イ
【解説】：顧客（1）が複数の注文（多）に対応する関係は1対多です。ウの多対1はイと逆方向に見ているだけで同じ関係を指します。試験では「顧客側から見て多（N）、注文側から見て1」という表現に注意しましょう。

【問題】
ER図の構成要素に関する説明として、適切なものはどれか。

ア．エンティティは楕円形で表現され、データの属性を示す
イ．アトリビュートは四角形で表現され、データのまとまりを示す
ウ．エンティティは四角形で表現され、データのまとまり（テーブルに相当）を示す
エ．リレーションは丸で表現され、エンティティ間の関係を示す

【正解】：ウ
【解説】：エンティティは四角形で表現されてデータベースのテーブルに相当します。アトリビュートは楕円形（またはテーブルの列名）で表現されます。リレーションは線で表現されます。アとイは記号と意味が逆になっています。
